Elektrische tracing
Ondersteuning van betrouwbare temperatuurbeheersing, van de verwarmingskabel tot het afgewerkte isolatie- en beplatingssysteem.
Wat is tracing?
Elektrische tracing maakt gebruik van elektrisch gevoede verwarmingskabel die langs leidingwerk, vaten en bijbehorende apparatuur wordt gemonteerd om warmteverlies te compenseren.
Afhankelijk van het gekozen systeem en de gekozen kabel kan tracing worden gebruikt voor toepassingen zoals vorstbeveiliging en procestemperatuurbehoud.
De verwarmingskabel maakt deel uit van het complete thermische systeem. Correcte isolatie en weerbestendige beplating helpen de toegevoerde warmte vast te houden en beschermen de installatie.
Waar wij het toepassen

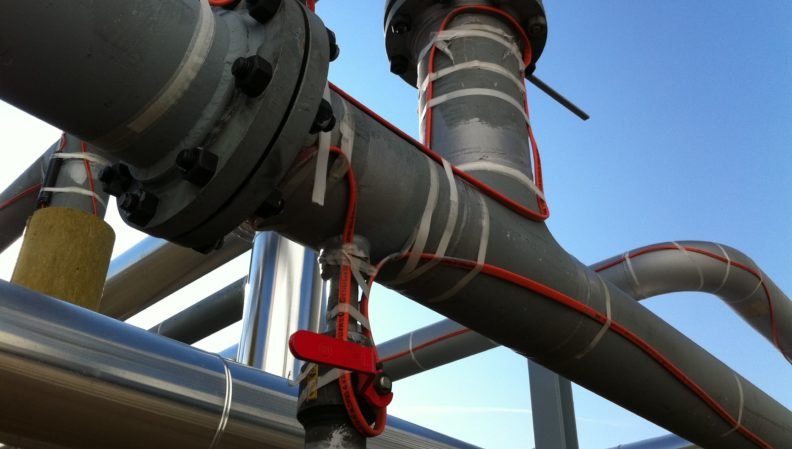

Temperatuurbeveiliging voor industrieel leidingwerk, gemonteerd samen met het isolatie- en beschermende beplatingssysteem.
- 01Procesleidingwerk
- 02Water- en utiliteitsleidingen
- 03Vorstbeveiliging
- 04Temperatuurbehoud
- 05Industriële installaties

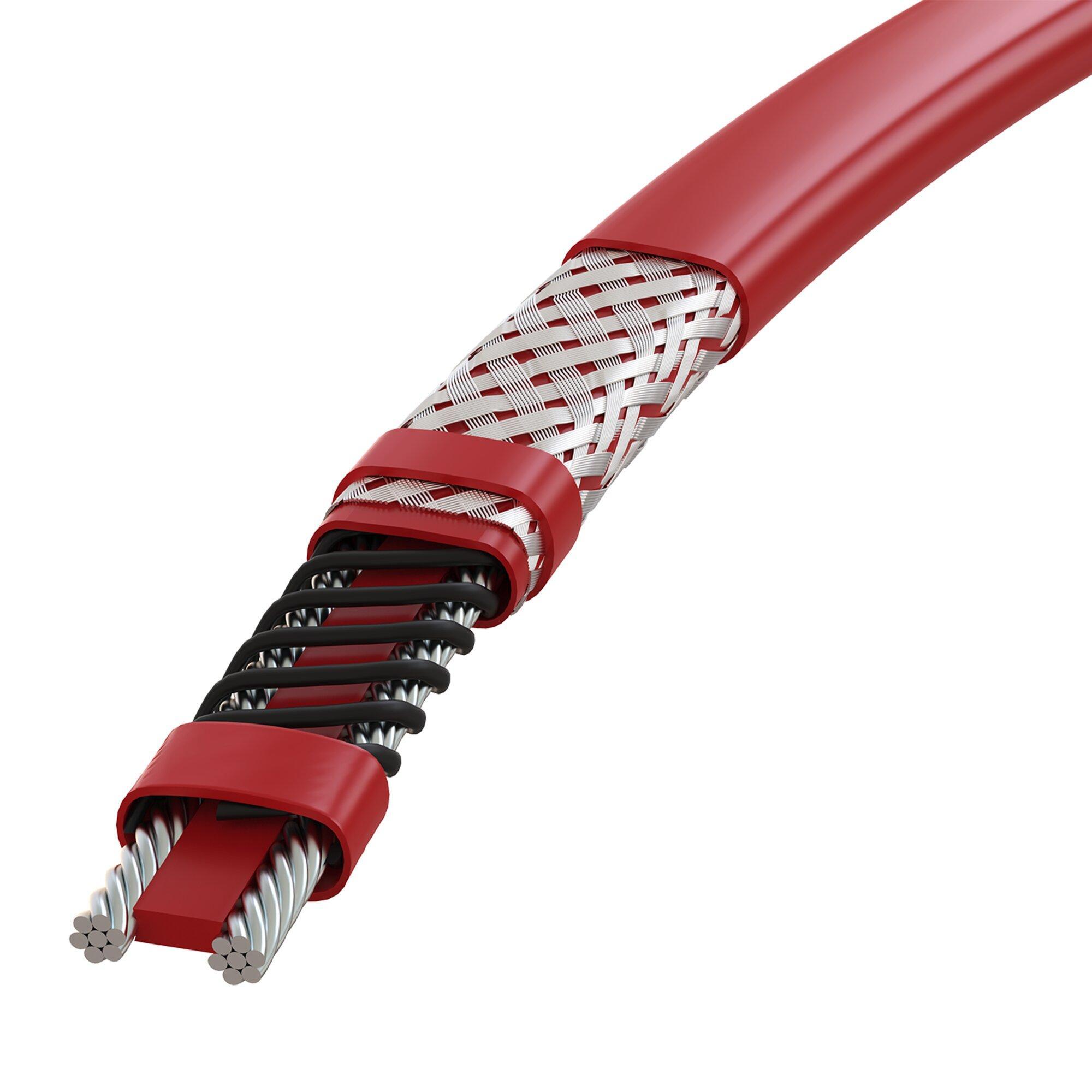

Zelfregelende verwarmingskabel
Zelfregelende verwarmingskabels passen hun warmteafgifte automatisch aan de plaatselijke temperatuuromstandigheden aan.
Wanneer de leiding- of omgevingstemperatuur daalt, kan de kabel meer warmte afgeven. Wanneer de temperatuur stijgt, neemt de afgifte af.
Daardoor is zelfregelende technologie bijzonder nuttig voor industrieel leidingwerk, vorstbeveiliging en procestemperatuurbehoud.
Zelfregelende afgifte vervangt niet het correcte elektrische ontwerp, de regeling, de beveiliging of de temperatuurbeoordeling van de installatie.
Families van zelfregelende tracingkabels
Overzicht van gangbare families van zelfregelende kabels en hun gepubliceerde temperatuurbereiken.
Waarden verschillen per exact kabelmodel, voedingsspanning en certificering. Controleer altijd de kabelmarkering, het actuele datasheet van de fabrikant en de projectspecificatie vóór selectie of montage.
* De geschiktheid voor ATEX/IECEx-gevarenzones, het beschermingsniveau van het materieel en de temperatuurclassificatie hangen af van de exacte verwarmingskabel, de componenten, het systeemontwerp en de certificering. Controleer de kabelmarkering en de actuele productcertificering voor de specifieke installatie.
Te handhaven temperatuur ≠ blootstellingstemperatuur
De maximale blootstellingstemperatuur van een kabel is niet de temperatuur tot waar de kabel is ontworpen om de leiding te verwarmen.
Zo kan een XTV-kabelfamilie worden gespecificeerd voor procestemperatuurbehoud tot circa 121°C, terwijl bepaalde varianten bestand kunnen zijn tegen intermitterende blootstelling tot 250°C.
Dankzij de blootstellingsbestendigheid kan de kabel onder gedefinieerde omstandigheden hogere leidingtemperaturen verdragen, zoals tijdelijke procesomstandigheden met hoge temperatuur of stoomreiniging.
- Te handhaven temperatuur
- Temperatuur die het tracingsysteem tijdens bedrijf volgens ontwerp handhaaft.
- Blootstellingstemperatuur
- Temperatuur die de kabel kan weerstaan onder de door de fabrikant gespecificeerde omstandigheden.

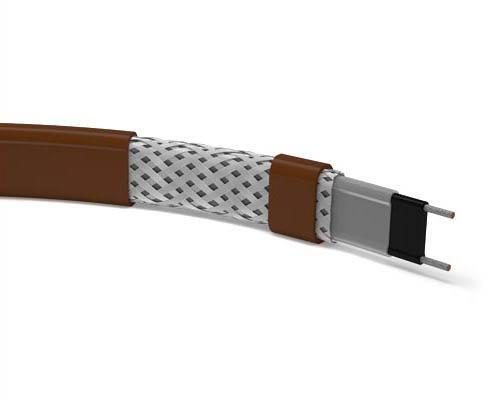

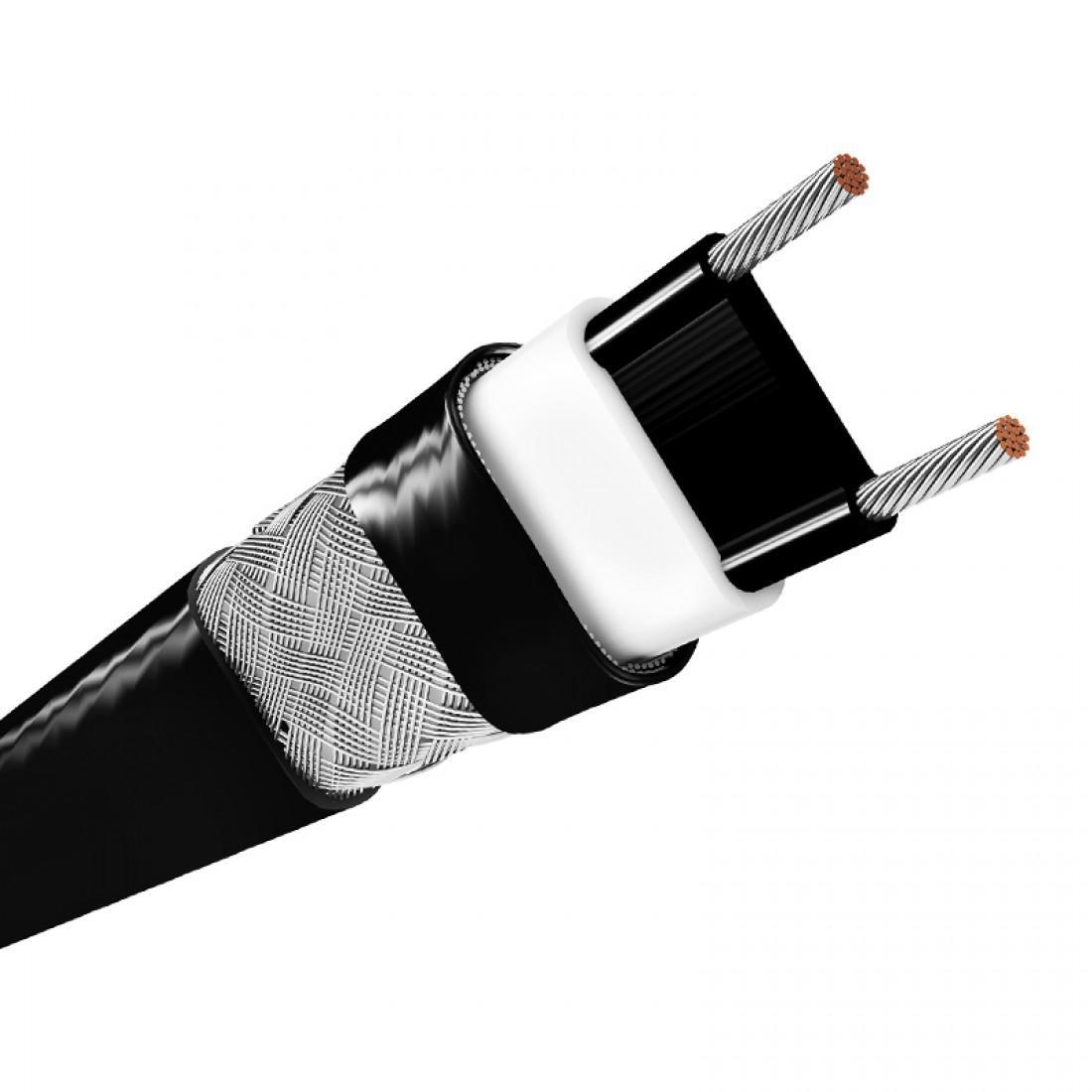

Beknopte gids buitenmantel
De buitenmantel beschermt de kabelkern. Het materiaal wordt gekozen op basis van de chemische en thermische omstandigheden bij de installatie.
De vereiste mantel moet worden gekozen aan de hand van de productspecificatie van de fabrikant voor de werkelijke bedrijfsomgeving.
Alleen visuele referentie · de kabelkleur identificeert de kabel niet. Stel de kabelfamilie en het type vast aan de hand van de gedrukte kabelmarkering en de toepasselijke productdocumentatie.

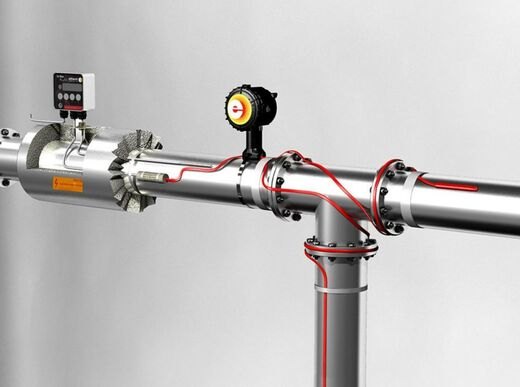

Eén geïntegreerd thermisch systeem
Tracing dient te worden beschouwd in samenhang met de isolatie en de beschermende beplating rond de leiding.
- 01Procesleiding
- 02Tracingkabel
- 03Thermische isolatie
- 04Beschermende aluminium / metalen beplating
- 05Waarschuwingsmarkering voor tracing
KabelDe verwarmingskabel levert warmte.
IsolatieDe isolatie vermindert warmteverlies.
BeplatingDe buitenbeplating beschermt het isolatiesysteem tegen mechanische beschadiging en omgevingsinvloeden.

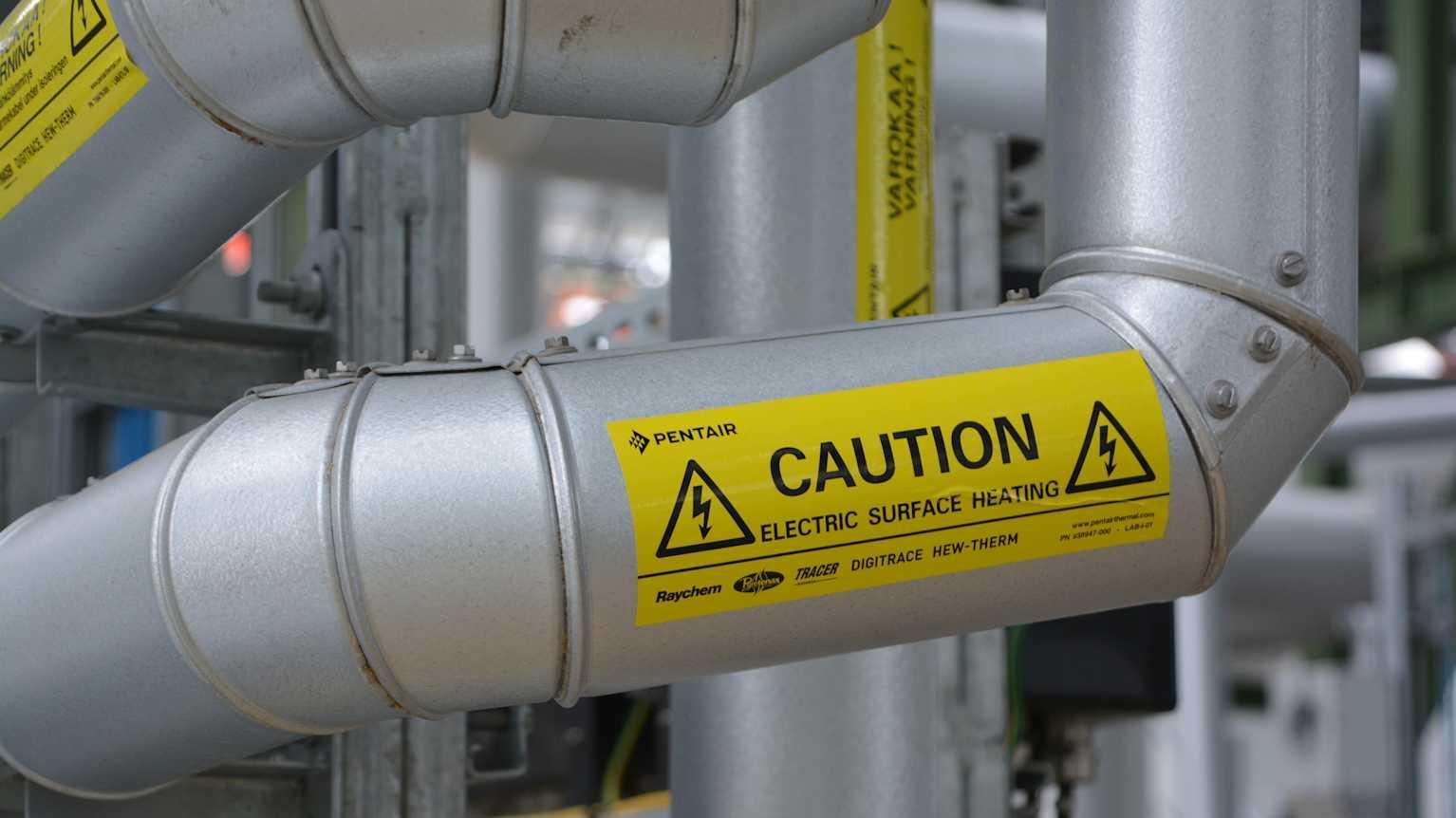

Waar de projectspecificatie dit vereist, dient afgewerkte beplating op elektrisch getraceerd leidingwerk te zijn voorzien van passende waarschuwingsmarkering voor tracing.
Mogelijke waarschuwingstekst: ELEKTRISCH GETRACEERD, of het door het project of de fabrikant voorgeschreven waarschuwingslabel.
ATEX / IECEx
* De geschiktheid voor ATEX/IECEx-gevarenzones, het beschermingsniveau van het materieel en de temperatuurclassificatie hangen af van de exacte verwarmingskabel, de componenten, het systeemontwerp en de certificering. Controleer de kabelmarkering en de actuele productcertificering voor de specifieke installatie.

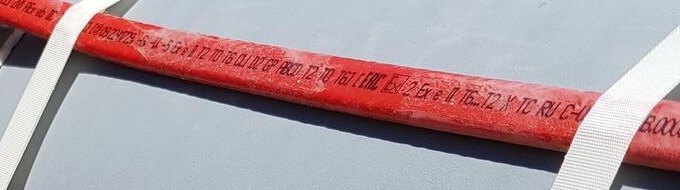

Identificeer de kabel — niet alleen de kleur
De kleur van de buitenmantel kan een snelle visuele indicatie geven, maar mag niet worden gebruikt als de definitieve methode om een tracingkabel te identificeren.
Lees altijd de gedrukte kabelmarkering en controleer de exacte productaanduiding.
Kabelfamilie, afgegeven vermogen, spanning, mantelopbouw en certificering dienen te worden vastgesteld aan de hand van de werkelijke markering en de toepasselijke productdocumentatie.
Plan tracing samen metde isolatie en beplating
Vertel ons over het leidingwerk, de locatie en wat het systeem moet doen. Als u tekeningen, maten of projectfoto's beschikbaar heeft, kunt u die indien nodig later met ons delen.
